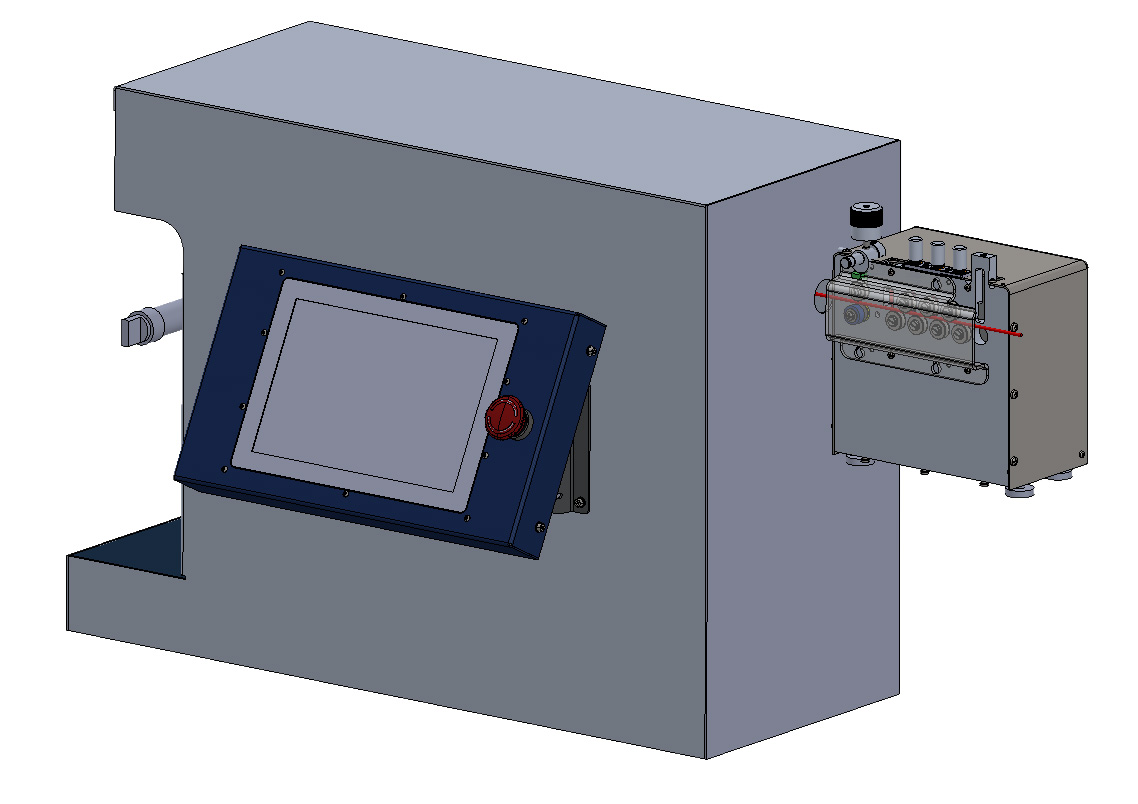

Машина гибки ПЖ и Ж кабеля (с блоком смены радиусов гибки) Orbita B50-07RB
Назначение
Серия машин Orbita B50 версия с блоком автоматической смены радиусов RB предназначена для гибки (формовки) полужестких и жестких кабелей с оболочкой на основе медной и алюминиевой цельнотянутой трубки. Позволяет по заданной программе произвести формовку кабеля в трех плоскостях. При этом обеспечивается сохранение круглой формы оболочки кабеля, что в свою очередь обеспечивает постоянство передаточных характеристик ВЧ и СВЧ сигналов.
Особенности
· Четыре электрические оси, ЧПУ, сенсорный дисплей для управления машиной в реальном времени.
· Модульная конструкция с возможностью установки рихтовочного модуля в блок подачи.
· Встроенный блок отреза сформированной заготовки.
· Автоматическое формирование управляющих программ из STEP моделей кабелей.
· Автоматическая смена на один из трех установленных радиусов гибки.
· Возможность смены гибочных роликов в процессе изготовления.
· Возможность ступенчатого гиба для радиусов большого диаметра.
· 3D-Симуляция процесса гибки с проверкой возможности изготовления.
· Визуализация выбранного изделия перед началом изготовления.
· Программируемые скорости на L (длины), R (повороты) и А (углы изгиба).
· Компенсация упругой деформации кабеля.
· Компактный настольный дизайн.
· Встроенная диагностика для технического обслуживания.
Технические характеристики:
| № | Наименование | Значение |
| 1 | Модификация | Orbita B50-07RB |
| 2 | Диаметр обрабатываемых кабелей | от 1 до 7 мм |
| 3 | Возможные радиусы гибки | от 3 до 30 мм (с шагом 1 мм) |
| 4 | Ход гибочной системы роликов | 190° |
| 5 | Точность позиционирования подачи кабеля | ±0,2 мм |
| 6 | Точность позиционирования гибочной системы роликов | ±0,5° |
| 7 | Точность позиционирования поворота кабеля | ±0,5° |
| 8 | Габаритные размеры (ДxШxВ) | Без рихтовщика 700 х 460 х 499 мм; С рихтовщиком: 894 х 460 х 499 мм; |
| 9 | Масса | 50 кг |
| 10 | Требования по подключению | электропитание 220 В; сжатый воздух 6 атм. |
| 11 | Встроенная память | 32 Gb |
Комплектация:
· Базовый модуль Orbita B50: Модификация с блоком автоматической смены радиусов гибки (типа "Пирамида"): Orbita B50-07RB – 1 шт;
· Кабель питания сетевой на 220 в - 1 шт;
· Комплект цанг R1 - R10 – 1 шт.;
· Пильный диск – 2 шт. (один предустановлен на блоке отрезки кабеля);
· Гибочный ролик R3 - R15 – 13 шт. (три предустановлены на базовом модуле);
· Ноутбук (по согласованию, в зависимости от комплектации) – 1 шт.;
· Программное обеспечение «Орбита» предустановленное на ноутбуке (по согласованию в зависимости от комплектации) – 1 шт.;
· Паспорт – 1 шт;
· Руководство по эксплуатации - 1 шт.
Опции:
· Рихтовочный модуль для машин серии B50-07RB Orbita WS-B50 (Модульная версия, устанавливаемая на блок подачи машины).
· Дополнительные гибочные ролики под требования Заказчика.
