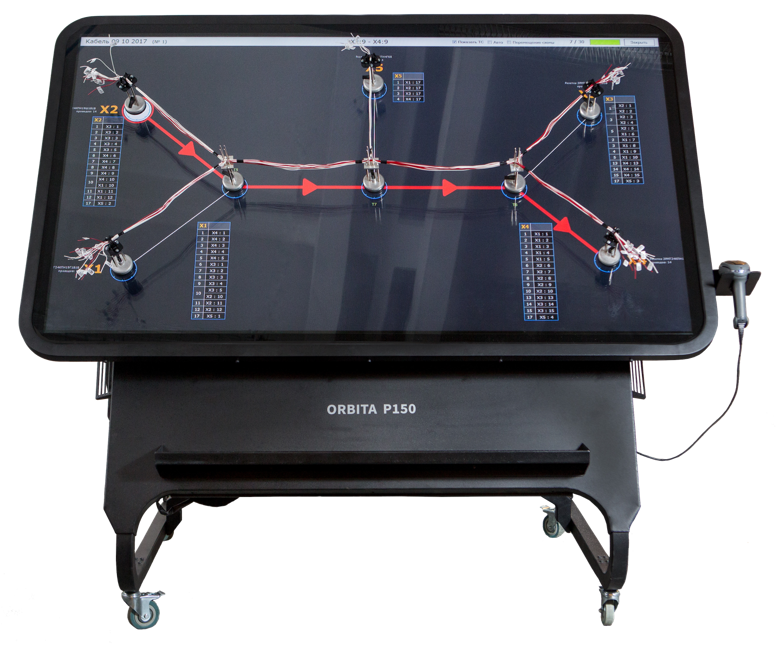

Панель интерактивная для сборки жгутов Orbita P150
Назначение:
Интерактивная панель предназначена для частичной автоматизации процесса производства, построения визуальных трасс согласно монтажным адресам изделий типа кабельных сборок и жгутов. Представляет собой устройство отображения, комплекс специализированного программного обеспечения и набор технологической оснастки и крепежа для организации производственного цикла. Позволяет организовать процесс пошаговой сборки изделий согласно конструкторской документации.
Возможности:
Технические характеристики:
Интерактивная панель предназначена для частичной автоматизации процесса производства, построения визуальных трасс согласно монтажным адресам изделий типа кабельных сборок и жгутов. Представляет собой устройство отображения, комплекс специализированного программного обеспечения и набор технологической оснастки и крепежа для организации производственного цикла. Позволяет организовать процесс пошаговой сборки изделий согласно конструкторской документации.
Возможности:
- Создание в автоматизированном режиме электронной модели кабельной сборки или жгута.
- Визуализация процесса сборки с обязательным применение электронных справочников, комплектующих и материалов.
- Визуализация процесса распайки соединителей.
- Воспроизведение изображений и дополнительной информации из графического редактора КОМПАС-3D, изображений прочих графических форматов (.BMP, .JPG) с точным масштабированием.
- Передача изображения с персонального компьютера посредством специального программного обеспечения.
- Создание и управление-нормативно справочной информацией.
- Импорт и экспорт нормативно-справочной информации.
- Многофункциональная база данных (хранения чертежей жгутов, данных о трассировке, вспомогательной информации, данных конструкторской документации, технологического процесса, справочная информация об основных материалах, инструментах и оборудовании).
- Создание технологических процессов на изготовление изделия в автоматизированном режиме с набором инструкций и пояснений по каждой технологической операции.
- Возможность разработки типовых процессов.
- Формирование технологической документации в электронном и бумажном виде по ГОСТ 3.1118-82.
- Создание и управление электронными данными используемыми в автоматическом оборудовании (Schleuniger, другие по запросу).
- Автоматическая передача информации из базы данных в управляющую программу оборудования (Schleuniger, другие по запросу).
- Визуализации информации, необходимой при изготовлении заготовки.
- Создание задания на маркировку изделия в автоматизированном режиме.
- Печать паспорта изделия.
- Использование сканера штрих-кодов.
- Ведение журнала операций (учет даты внесения изменений, идентификации пользователя, и т.д.).
- Контроль доступа и групповой политики разграничения функционала пользователей.
Технические характеристики:
- Габаритные размеры рабочей поверхности – 1 540 x 865 мм;
- Рабочая поверхность выполнена на основе жидкокристаллической панели;
- Разрешающая способность ЖК панели не менее 1920х1080 точек;
- Возможность эксплуатации в режиме 24/7;
- Краевая светодиодная энергоэффективная подсветка;
- Регулирования угла наклона 0 – 60 град;
- Регулирование высоты рабочей поверхности 200 мм;
- Максимальная нагрузка на защитное покрытие 50 кг;

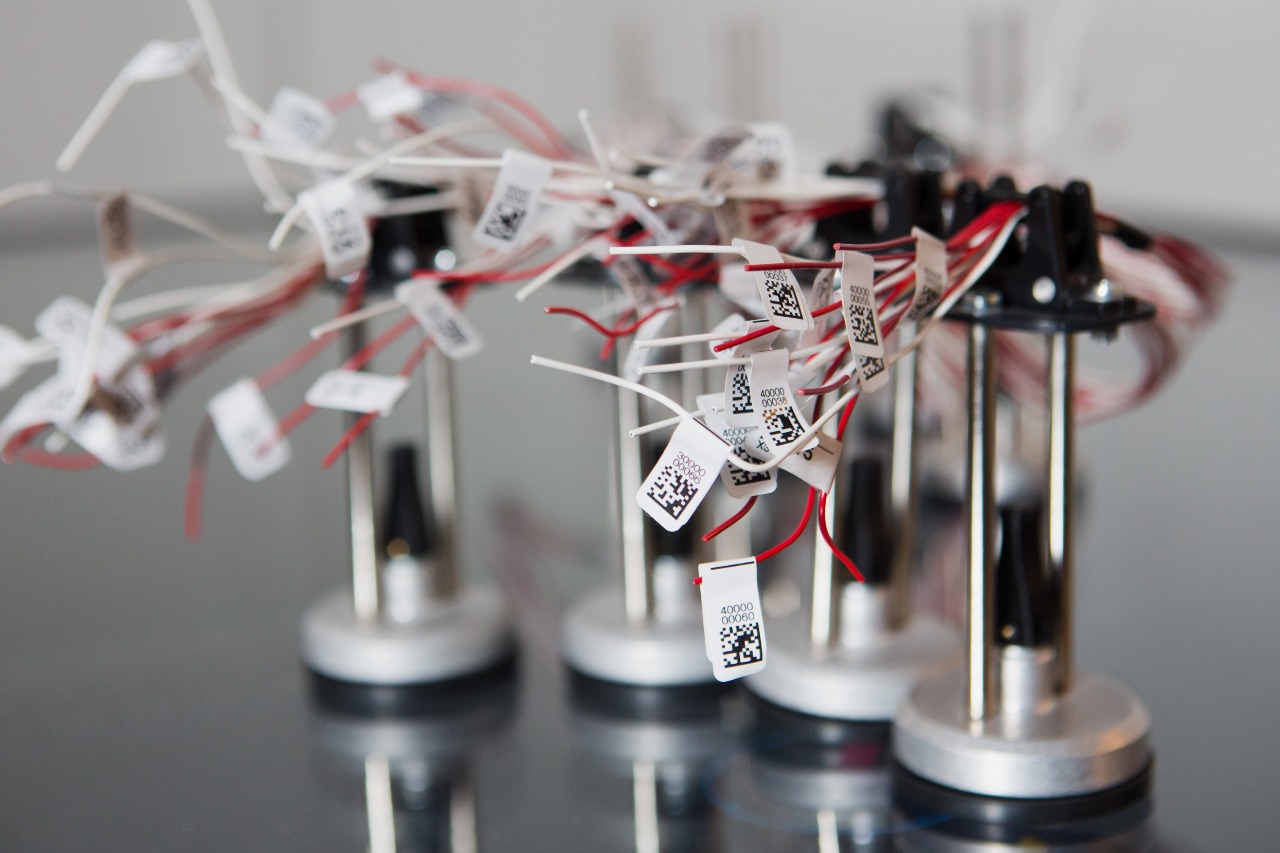

- Комплектование держателями проводов на основе технологических присосок;
- Входные/выходные разъемы DisplayPort x 1, DVI-I x 1, Mini D-sub, 15-конт. x 1, HDMI, LAN;
- Рабочая температура от 0°C до 40°C, рабочая влажность от 20% до 80% ОВ (без конденсации);
- Энергопотребление 255 Вт;
- Масса 130 кг.
