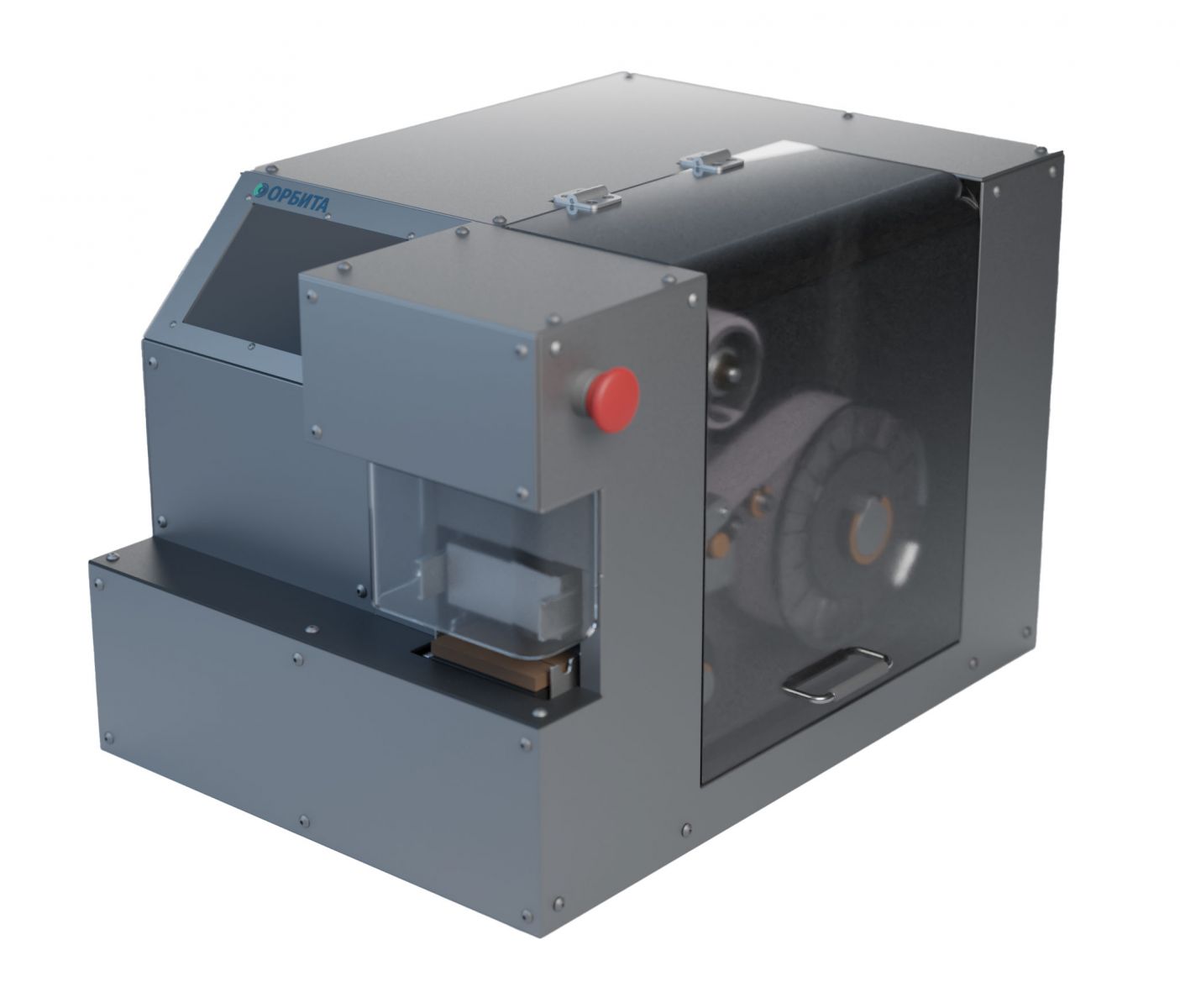

Принтер-аппликатор флажковой маркировки провода Orbita FM-01
Назначение:
Принтер-аппликатор Orbita FM-01 предназначен для печати маркировочных самоклеящихся бирок на бумажной или полимерной основе с их последующей установкой «флажком» на заготовке в полуавтоматическом режиме. В качестве заготовки могут быть использованы провода или кабели круглого или овального сечения, металлические или полимерные трубки, полнотелые прутки и т.д.. Виды маркировки – символьная, одномерные штрих-коды, двумерные коды. Сменная оснастка для заготовок диаметром 0…3,5 мм, 3…5,5мм, 4-10 мм. Принтер-аппликатор работает под управлением ПО MES «Orbita» (далее – ПО).
Порядок работы
А) с помощью ПО отправить задание на выпуск заготовок в автоматическое оборудование резки или резки/зачистки;
Б) взять из выходного лотка машины заготовку и подать ее в рабочую зону аппликатора в соответствии с указаниями ПО;
В) после нанесения флажковой маркировки на первую заготовку автоматическое оборудование произведет следующую заготовку в соответствии с полученным заданием;
Г) повторить операцию Б поочередно для всех заготовок, включенных в задание.
Технические характеристики:
· Точность установки маркировки – 0,4 мм
· Производительность (в зависимости от размера бирки и скорости подачи заготовок) – 1500…1800 шт/ч
· Тип печати – термотрансферная
· Длина бирки (стандартная) – 20…180 мм
· Ширина бирки (стандартная) – 5…45 мм
· Диаметр осевого отверстия рулона этикеток – до 76 мм
· Диаметр рулона этикеток наружный – до 240 мм
· Условия эксплуатации: температура +5…+40оС, отн. влажн. – 20…90%
· Электропитание – 220В/50Гц/250Вт
· Пневмопитание – 4…6 бар
· Габаритные размеры (ДхШхВ) – 780х830х1210 мм
· Масса – около 125 кг
